一、適用環境

       該裝置適用于煤礦井下或井上皮帶消煙、除塵、防火等環境的一種多功能?chē)婌F裝置。

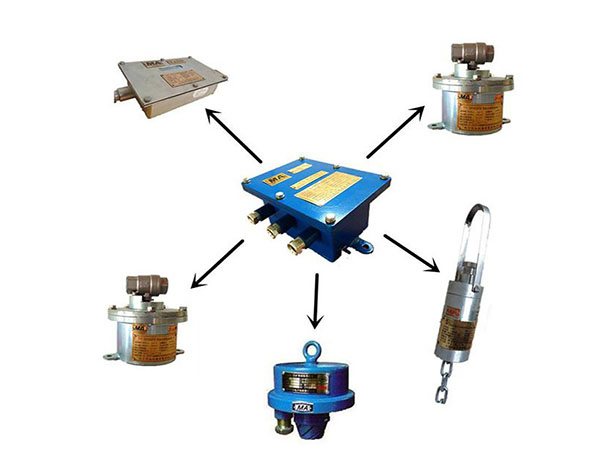

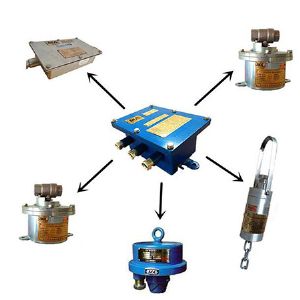

二、裝置組成

　　該裝置主要有礦用隔爆兼本安型自動灑水降塵裝置主控箱、礦用本安型電動球閥、礦用自動灑水降塵裝置觸控傳感器、紅外溫度傳感器、煙霧傳感器組合而成；多項信號采集，可有效實現皮帶機防塵、測煙、測溫、防火；防止皮帶機軸承、減速機、皮帶滾筒等摩擦高溫起火。

三、工作原理

　　主控箱可同時檢測多種傳感器信號并同時驅動兩臺電動球閥，一路球閥為皮帶轉載點防塵噴霧、一路為煙霧、溫度傳感器超限噴霧；當皮帶機運轉工作后，觸控傳感器探測到皮帶上面有煤流通過時，傳感器將信號上傳到主控箱，防塵球閥打開噴霧降塵；當煙霧傳感器和溫度傳感器有任何一種信號超出設定值時，超限信號上傳到主控箱控制防火球閥打開實現噴霧降溫防火，當溫度和煙霧傳感器監測值小于設定報警值時電動球閥自動停止噴霧。

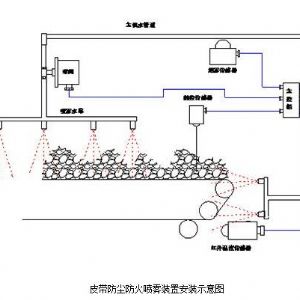

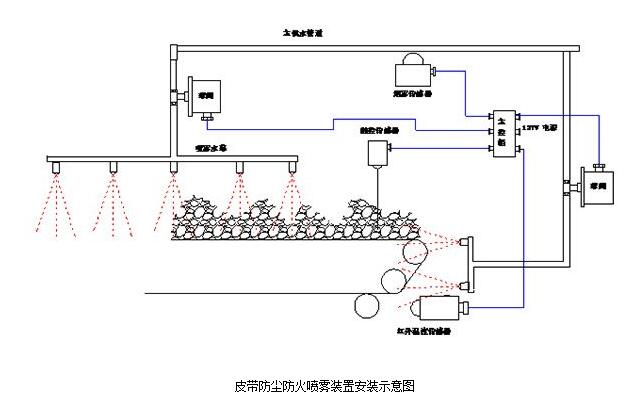

四、安裝使用

　　1、將主控箱和電動球閥牢固固定在噴霧點上風向巷壁上，以不影響行人或工作的合理位置高度。

　　2、觸控傳感器垂直吊裝在噴霧點上風向皮帶上方，距離皮帶500mm左右（可根據實際情況安裝）；煙霧吊掛在測量點上方200～500mm處、溫度傳感器探頭距離測量點200～1500mm對準測量目標。

　　3、用高壓軟管將球閥和噴霧總成連接。
