一、適用環境

　　　本裝置主要適用于運煤巷道、主巷道和井下車場等場所， 可有效降低巷道內煤塵、瓦斯等物質濃度。

二、裝置組成

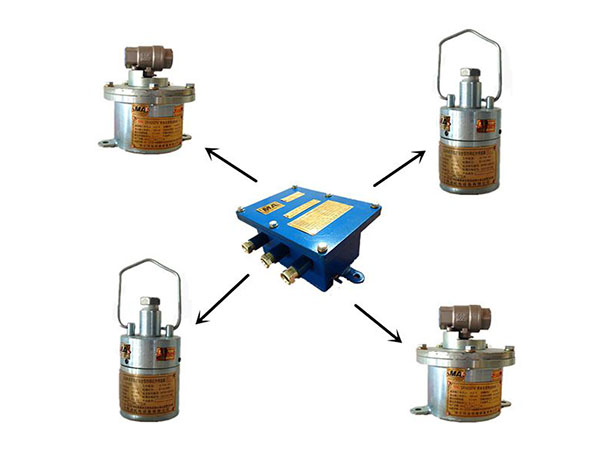

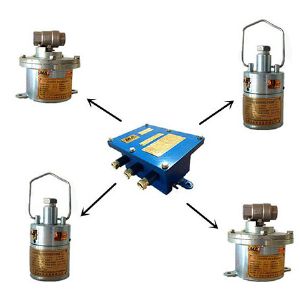

　　　ZP-127Z礦用隔爆兼本安型自動灑水降塵裝置主控箱、GUR8礦用本質安全型熱釋紅外傳感器、DFH-20/7型礦用本安型電動球閥以及水路、氣路、噴霧總成系統等部分組成。

三、工作原理

　　　風水聯動噴霧系統采用負壓誘導式氣水混合噴霧降塵原理，通過壓縮空氣與水在風水噴頭混合相互擠壓、加速和剪切等作用，形成高壓水霧做高壓霧化流噴射而出，在高壓氣霧流周圍形成負壓包圍圈，一方面在巷道內或產塵點處阻塵、降塵，另一方面在巷道及時補濕，提高空氣濕度；同時把通風巷道內所有的固態表面變得濕潤，當煤塵在隨風飄動過程中，所有這種濕潤的固態表面都具有吸附煤塵的功能，較大限度降低煤塵對礦工的傷害。

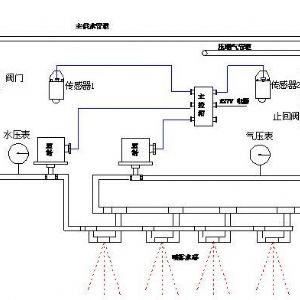

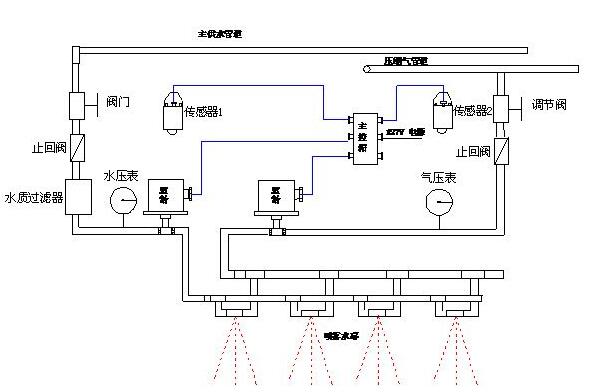

風水聯動噴霧降塵裝置安裝示意圖

四、安裝使用

　　　1、將主控箱和電動球閥牢固固定在噴霧點上風向巷壁上，以不影響行人或工作的合理位置高度。

　　　2、傳感器垂直吊裝在噴霧點上風向20m和下風向50m的巷頂上，已能測量行人、行車的合理位置。

　　　3、風水聯動噴霧總成牢固安裝在巷頂、轉載點或其他噴霧降塵的位置，噴頭噴灑方向同巷道下風向向下傾斜30°。

　　　4、 用高壓軟管將控制水流球閥和風流球閥同風水聯動噴霧總成連接。
