ZP12礦用無線自動灑水降塵裝置

一、概述

本裝置無需外接電源，內置可充鋰電；采用單片機程序化智能控制系統，性能穩定、質量可靠、功能強大，具有實時鐘功能，可以按照您需要的時間段實施噴霧降塵，可精 確到秒，時間精 確無誤，具有集成電路一體化傳感器(可根據用戶要求,配置各種原理的傳感器)，高可靠性電動球閥;多種措施并舉,實現所需時間段內噴霧、人過停噴、人過后在設定的時間段內繼續噴霧之功能。

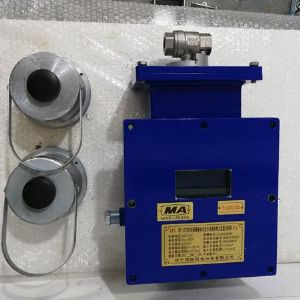

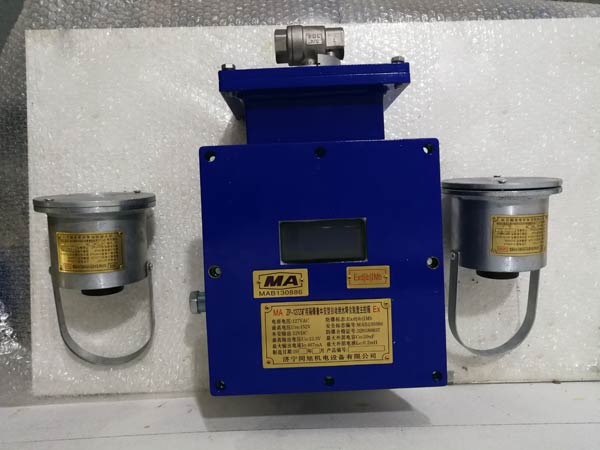

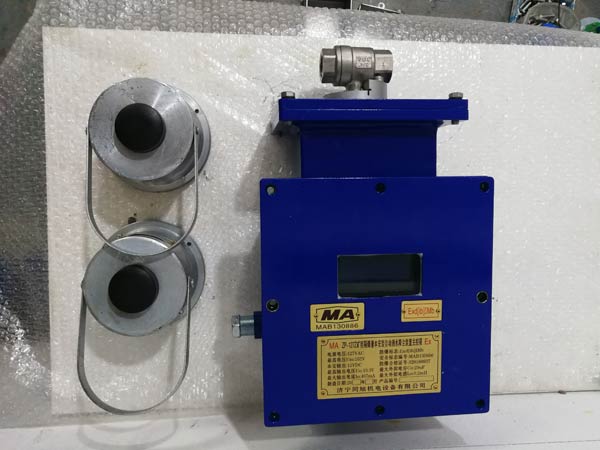

二、裝置組成

①ZP12-Z礦用本安型自動灑水降塵裝置主機1個(內置電動球閥)。

②GUR6礦用本安型熱釋紅外傳感器2個。

三、主要技術參數

1、ZP12-Z礦用本安型自動灑水降塵裝置主機的技術指標

1. 隔爆型式為：礦用本質安全型；隔爆標志為：Exib IMb；

2. 工作電壓：DC 12V；

3. 工作電流：≤180mA；

4.無線接收信號

通道數量：1通道；

調制方式：AM；

工作頻率：433MHz；

接收場強：-118dBm（100mW)；

MAX傳輸距離：20m（空曠無遮擋）。

本安參數：

電 池 組：Uo:12.4V,Io:180mA

      閥門接口：Uo: 12.4V、Io：180mA、Lo：6mH、Co：10uF；

2、GUR6礦用本安型熱釋紅外傳感器的技術指標

1．防爆型式為：礦用本質安全型，防爆標志為：Exib IMb；

2. 工作電壓：DC 3.7V；

3. 工作電流：≤300mA；

無線發送信號

通道數量：1通道；

調制方式：AM；

工作頻率：433MHz；

發射場強：20dBm（100mW)；

MAX傳輸距離：20m（空曠無遮擋）。

功能：當紅外傳感器檢測到人體信號時，紅外傳感器發出一組頻率信號。

感知距離：≤6m；

四、工作原理

    裝置工作原理：裝置待機狀態球閥打開處于噴灑狀態，當裝置主機檢測到紅外熱釋傳感器信號時，裝置主機球閥關閉，信號消失后進行延時（延時10～240S可調），延時結束后球閥打開。

五、安裝與使用

    裝置的安裝和使用比較簡單、方便。用戶只要根據有關規定和要求，并根據現場供水干管、供電系統實際情況和噴霧除塵、防滅火地點的實際情況安裝水幕、主機、傳感器等即可。

在實際的安裝過程中應注意以下幾點：

1、安裝使用本產品，請首先閱讀使用說明書。

2、第 一次安裝本機應注意裝置的安裝位置是否正確，并應注意裝置靈敏度和時間延時是否調整適當、狀態轉換是否符合說明書的使用要求。

3、安裝維修時應注意防止失爆。

六、適用環境

裝置在下列環境可以正常工作：

1. 環境溫度：0℃～+40℃；

2. 相對濕度：≤95%（+25℃）；

3. 大氣壓： 80kPa ～ 106kPa；

4. 含有瓦斯和煤塵爆炸危險的煤礦井下；

5. 無破壞金屬和絕緣材料的腐蝕性氣體的場所；

6. 無劇烈振動、沖擊的場所，但能承受峰值加速度為500m/s2的振動。
