一、概述

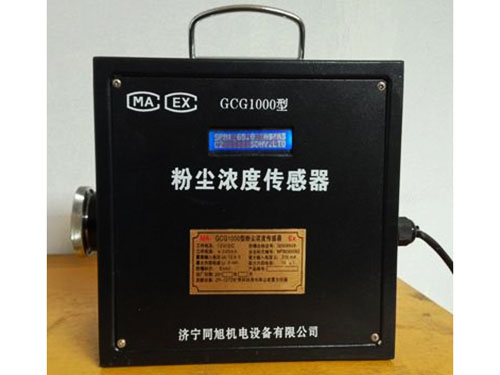

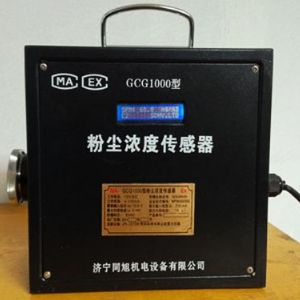

　　　GCG1000型粉塵濃度傳感器是一種吸收、消化了國內外先進的測塵技術，利用給暗室里的游浮粉塵照射光源時粉塵的散射光強與粉塵濃度成正比的原理，將散射光的光強度轉換成電信號，從而計算出粉塵的相對質量濃度，再通過預置的參數值，可直接計算出粉塵的質量濃度。再通過液晶顯示并轉換成頻率信號或電流信號輸出?？赏ㄟ^預置粉塵濃度報警值，當測量的粉塵濃度達到該值時，立即輸出一個警告信號，以便提醒工作人員及時啟動相應的降塵措施。

二、產品特點

　　　1、額定工作電流小，大大減輕了分站電源的負擔，并可安裝在距分站更遠的位置，在額定采樣流量的情況工作電流小。

　　　2、 輸入電壓范圍寬，可適用于煤礦井下各種分站，儀器在輸入電壓12Ｖ～24ＶＤＣ(本安電源) 的范圍內均能正常工作；

　　　3、 測量精度高：采用分段式控制算法，根據不同的濃度大小自動采用不同的比例系數計算，同時增加了溫度補償功能，提高了測量的精度；

　　　4、具有自動校準零點功能，并可設置校準零點漂移的時刻；

　　　5、 具有軟啟動模式的功能，減小了儀器啟動時對供電電源的沖擊。

三、技術參數

　　　1、測量范圍：0mg/m3～1000mg/m3

　　　2、 測量相對誤差：±10％

　　　3、采樣流量：18L/min

　　　4、采樣流量誤差：±2.5％

　　　5、超限報警及輸出信號12±3V DC

　　　6、輸出頻率：（200～1000）Hz，脈沖寬度大于0.3ms。

　　　7、輸出電流：（4～20）mA

　　　8、 工作電壓：（12～24）V DC（本安）、工作電流：≤170mA。
