一、適用環境

　　　該裝置適用于煤礦井下綜采工作面液壓支架移架、放頂煤、采煤機跟蹤等環境，全自動跟蹤噴霧降塵，并具有手動和自動雙重功能。

二、裝置組成

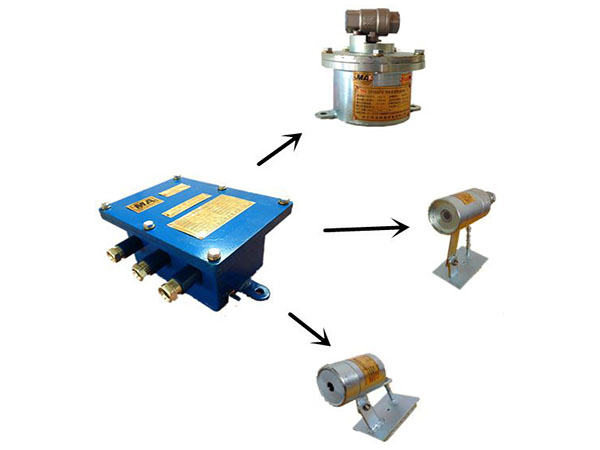

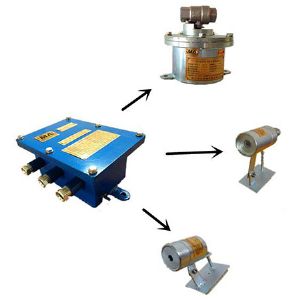

　　　ZP-127Z礦用隔爆兼本安型自動灑水降塵裝置主控箱、發射器、接收器、電動球閥等組合而成。

三、工作原理

　　　當割煤機割煤時安裝在割煤機上的發射器掃描支架上的接收器，當?shù)?一組接收器檢測到發射器發射的紅外光信號后（即：確定采煤機割煤地點位置），其配接的主控箱自控制打開電動球閥供水噴霧，其他噴霧點不工作；當割煤機移動到第二組噴霧時，該組噴霧開始噴霧，第 一組停止噴霧，其他噴霧點不會噴霧，以此類推循環工作。

　　　移架時發射器接收到移架手柄，磁控開關動作，發射器發送信號主控箱控制球閥打開噴霧，延時30s到后自動停止執行噴霧（時間可任意設置）。

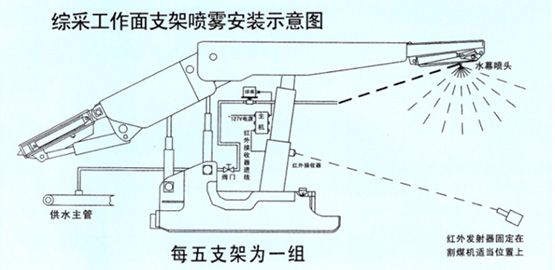

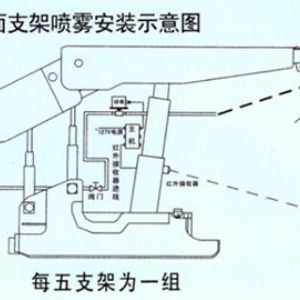

四、安裝使用

　　　1）每五架安裝一套自動噴霧降塵裝置，每套之間相互聯機運行交替噴霧降塵。

　　　2）每個主控箱可帶1個接收器安裝在支架上、1個高壓電動球閥。每套系統安裝一個發射器，安裝在割煤機上隨機移動。

　　　3）系統中的電動球閥適應水壓高（10MPa），可實現噴霧系統的高壓噴霧降塵，提高噴霧降塵的效率。

　　　4）系統各主控箱具有設定參數的存儲功能，斷電后恢復供電，系統仍按原存儲的參數進行工作。

　　　5）整套系統配有遙控器，可人工根據環境工作需要遙控操作進行噴霧降塵。
